Řídící centrum kolejiště

V tomto článku Vám popíši řídící a napájecí centrálu svého kolejiště.

 Původně jsem chtěl používat centálu ROCO, ale po marném boji s připojením k PC přes RS 232 jsem ROCO centálu vrátil, zakoupil LENZ centálu, booster, USB modem a vše funguje bez problémů.

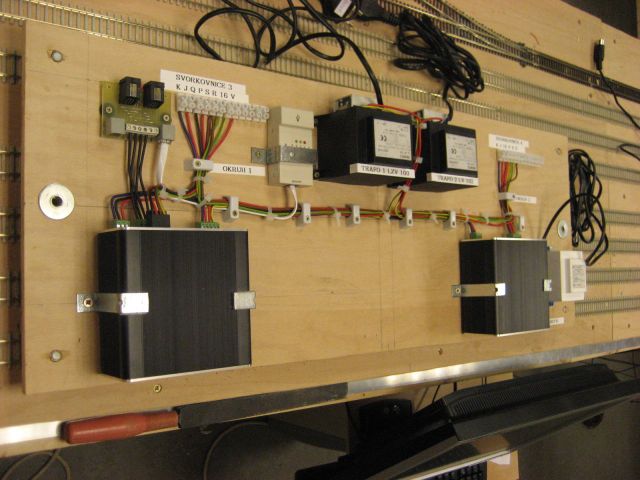

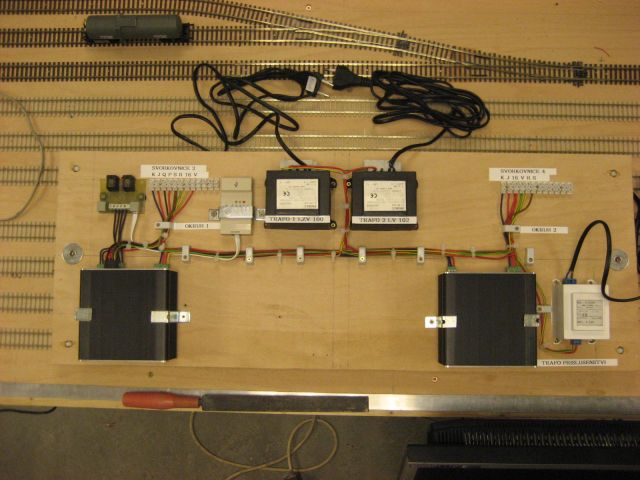

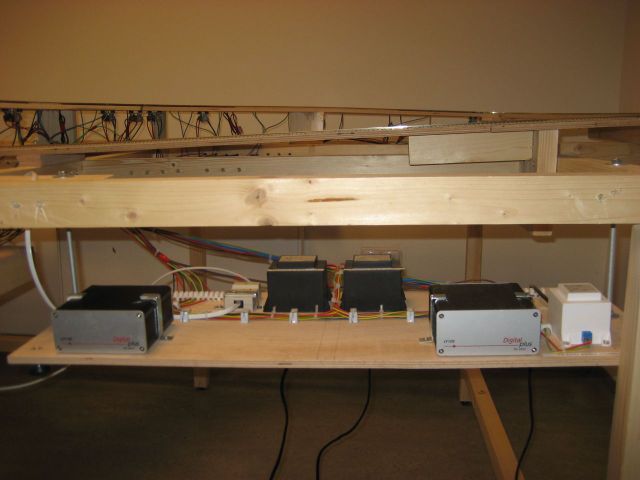

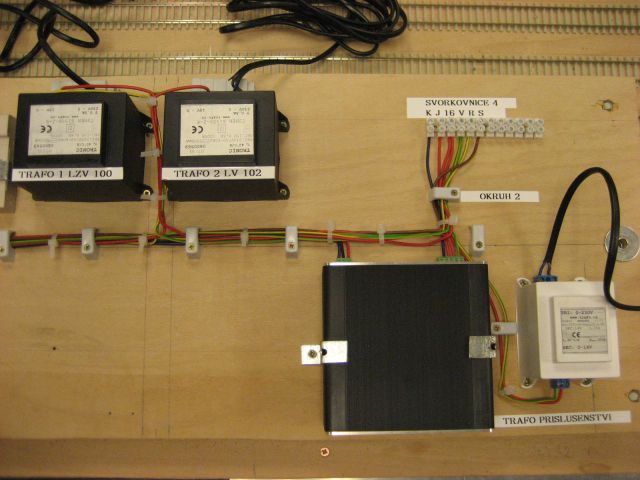

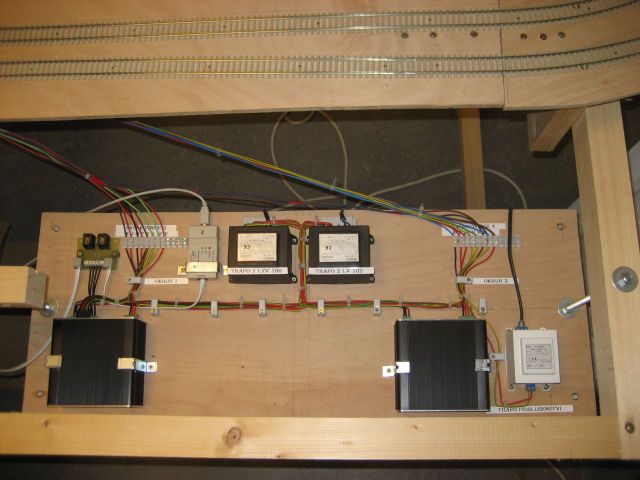

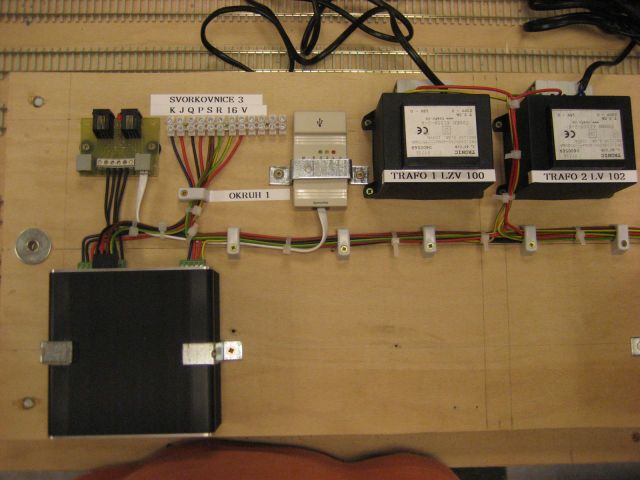

 K napájení centrál slouží dva transformátory o výkonu  230V/ 15 V  5A .Jeden napájí centrálu Lenz LZV 100 a druhý booster LV 102. K  centrále LZV 100 je připojena hlavní stanice Otrokovice a vedlejší trať včetně koncové stanice Vizovice. Booster LV 102 má  za úkol napájet vše ostatní, to znamená skrytou stanici, smyčky a hlavní dvojkolejnou trať. Každý transformátor má také samostatný rozvod 15 V pro napájení výhybek. Pro „živení“ ostatního příslušenství bude sloužit menší tafáček výkonu 14V , 2.15 A. Ve fotogalerii uvidíte postup montáže řídícího centra a pár detailních fotografií.

Radim
